性能特点：
1、 计算机优化设计，该机床为四柱式结构，也可采用框架式结构。
2、 液压控制采用插装阀集成系统，动作可靠，使用寿命长，液压冲击小，减少了连接管路与泄漏点。
3、 独立的电气系统，PLC系统，工作灵敏可靠。
4、 采用按钮集中控制,具有调整、双手单次循环两种操作方式。
5、 通过操作面板选择,可实现定程、定压两种成形工艺。
6、 工作压力、行程根据工艺需要再规定范围内可调。
7、 设有移动工作台，方便模具更换。
使用领域：
本系列压机主要适用于各类压力容器封头的冷、热成形压制,也可以用于各类厚、薄钢板的压鼓、折边、校平等工艺。
可选配附件：
送料机械手、滑块比例调速装置、位移传感器、光幕安全保护装置。

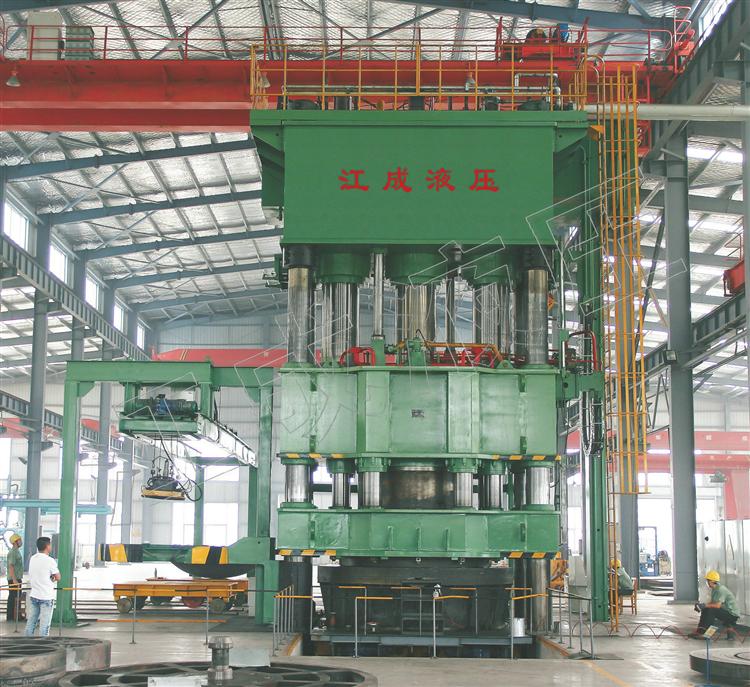

Y24系列封头液压机 |
项目 | 单位 | 630/400 | 1200/400 | 1500/800 | 2000/500 |
拉伸力 | KN | 6300 | 12000 | 15000 | 20000 |
压边力 | KN | 4000 | 4000 | 8000 | 5000 |
拉伸滑块行程 | mm | 885 | 1500 | 1500 | 2200 |
压边滑块行程 | mm | 425 | 1500 | 500 | 2200 |
拉伸滑块速度 | 空程下行 | mm/s | ≥150 | ＞150 | ＞150 | ＞150 |
工作 | mm/s | 6-15 | 16-25 | 10-15 | 10-15 |
回程 | mm/s | 150 | 130 | 95 | 85 |
压边滑块速度 | 下行 | mm/s | 110 | 110 | 150 | 150 |
回程 | mm/s | ≥1000 | 110 | 75 | 90 |
开口高度 | mm | 压边2400 拉伸2400 | 压边3000 拉伸3000 | 压边3840 拉伸3250 | 拉伸3400 |
拉伸滑块尺寸 | 左右 | mm | 1600 | 4000 | ø1000 |
|
前后 | mm | 1600 | 2200 |
压边滑块尺寸 | 左右 | mm | ø 1500 | 4000 | 3800 | 4300 |
前后 | mm | 3800 | 3800 | 3600 |
工作台尺寸 | 左右 | mm | 1540 | 3800 | 3800 | 4300 |
前后 | mm | 1600 | 3800 | 3800 | 3600 |
外形尺寸 | 左右 | mm | 4710 | 4800 | 4840 |
|
前后 | mm | 3390 | 4000 | 3800 |
|
地面上高度 | mm | 6545 | 8400 | 9180 |
|
地面下高度 | mm | 2000 | 1700 | 1980 |
|
总功率 | KW | 56 | 244.5 | 269。5 | 305 |
Y45系列龙门移动式液压机 |
项目 | 单位 | 500 | 1250/1850 | 2000 |
|
公称力 | KN | 5000 | 12500/18500 | 20000 |
|
开口高度 | mm | 1500 | 1800 | 2000 |
|
龙门跨距 | 左右 | mm | 3000 | 4000 | 5500 |
|
前后 | mm | 1200 | 1500 | 2000 |
|
滑块速度 | 空程下行 | mm/s | 100 | 180 | 200 |
|
工作 | mm/s | 5-12 | 15-30 | 6-15 |
|
回程 | mm/s | 90 | 150 | 250 |
|
外形尺寸 | 左右 | mm |
|
| 7190 |
|
前后 | mm |
|
| 2400 |
|
地面上高度 | mm |
| 10000 | 7500 |
|
地面下高度 | mm |
| 2500 | 2400 |
|
总功率 | KW |
|
| 主机114 |
|
